截止閥系列

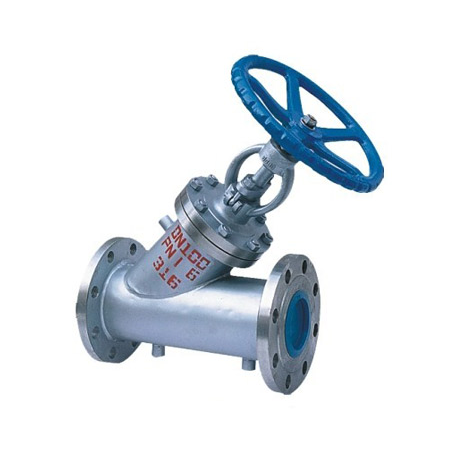

夾套保溫直流式截止閥 直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間,特別適用于化工、化肥行業的管路上,夾套內涵入蒸汽能防止介質結晶。 全國服務熱線：13729927285
產品簡介/ Product Introduction
夾套保溫直流式截止閥適用于化工、化肥行業的管路上，夾套內通入蒸汽能防止介質結晶。直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。直流式保溫截止閥廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
產品特點 / Features
1、結構簡單，外型設計獨特；2、密封面硬化處理以抗磨損；
3、閥頸軸襯材料具有低摩擦系數，大大地降低扭力和軸面磨損，以及消除表面擦傷；
4、閥中腔裝置是由兩件組成，利于快速拆裝及在原地做內部修理；
5、傾斜軸的構造和最佳流道的形狀、減低流向之變換和減少降壓數。
產品參數 / Product parameters
| 公稱通徑DN(mm) | L | D | D1 | D2 | D3 | b1 | fo | b | D6 | 3-G | Z-Φd |
| 20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 |
| 25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 |
| 32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 4-Φ18 |
| 40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 4-Φ18 |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 |
| 65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 8-Φ18 |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 8-Φ23 |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 8-Φ25 |
